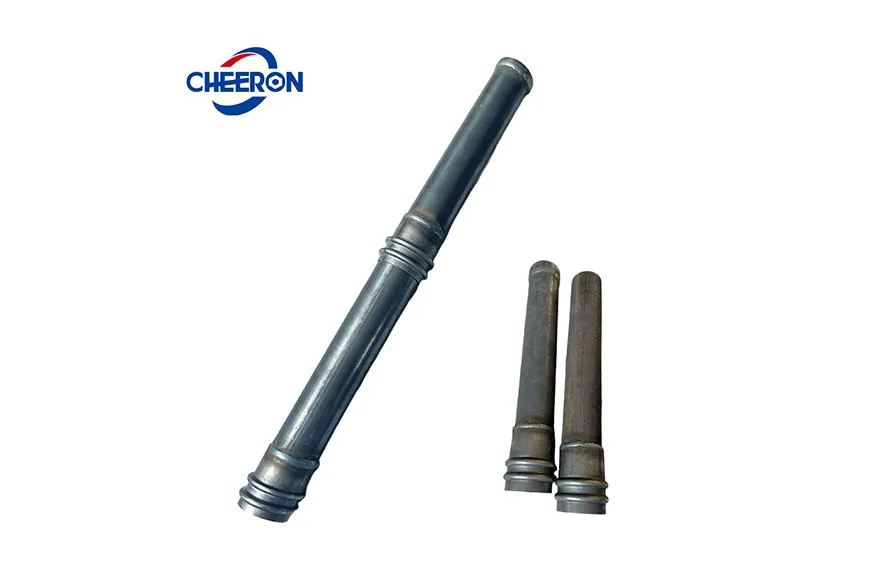

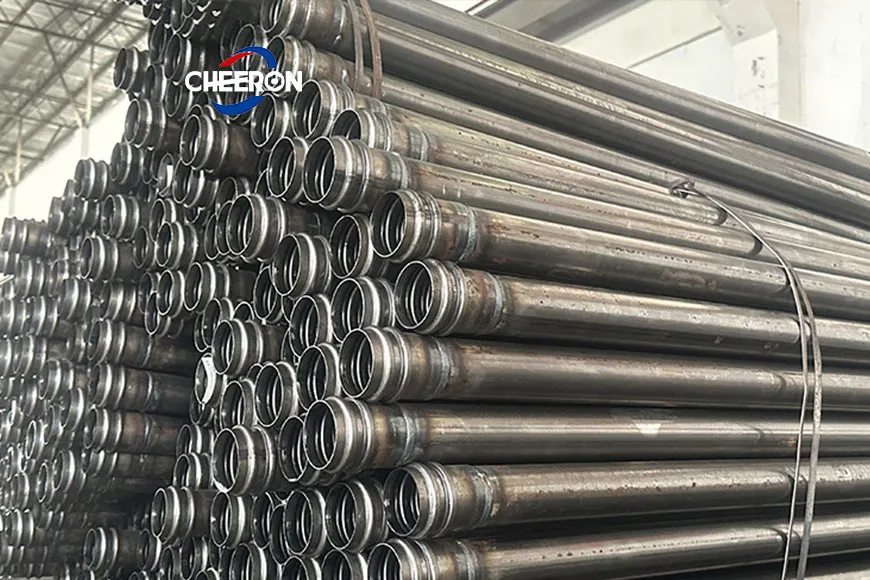

من بين تطبيقات أنابيب الكشف الصوتي، يُعتبر أنبوب التسجيل الصوتي من النوع المشبكي (clamp-type) الأكثر استخدامًا والأسهل في التركيب. تم تصميم أنبوب التسجيل الصوتي من النوع المشبكي بوجود أخدودين محدبين في نهاية المقبس. من خلال استخدام مكبس هيدروليكي خاص لضغط الأخدودين المحدبين، يتم تحقيق توصيل موثوق لأنبوب الكشف الصوتي بشكل فعال. وكطريقة توصيل جديدة، فإن أكبر ميزة لأنبوب الكشف الصوتي هي أنه يتمتع بقوة توصيل عالية نسبيًا مع تقليل التكاليف. وهو حاليًا أحد أكثر أنواع أنابيب الكشف الصوتي استخدامًا.
| القطر الخارجي/مم | سماكة الجدار/مم | الطول/م | قوة الشد/ميجاباسكال | الاستطالة/% |
| 50 | 1-3 | 3-12 | ≥315 | ≥14 |
| 53 | 1-3 | 3-12 | ||
| 57 | 1-3 | 3-12 | ||
| 60 | 1-3 | 3-12 |
مادة أنبوب الكشف الصوتي من النوع المشبك هي أنبوب فولاذي عالي الجودة Q235B، الذي يتمتع بقوة ميكانيكية كافية ويمكنه تحمل قوة سحب تبلغ 3000 نيوتن، مما يضمن عدم تشوه أنبوب الصوت في الخازوق أثناء عملية صب الخرسانة للخوازيق المصبوبة في الموقع.
ختم تأمين مزدوج

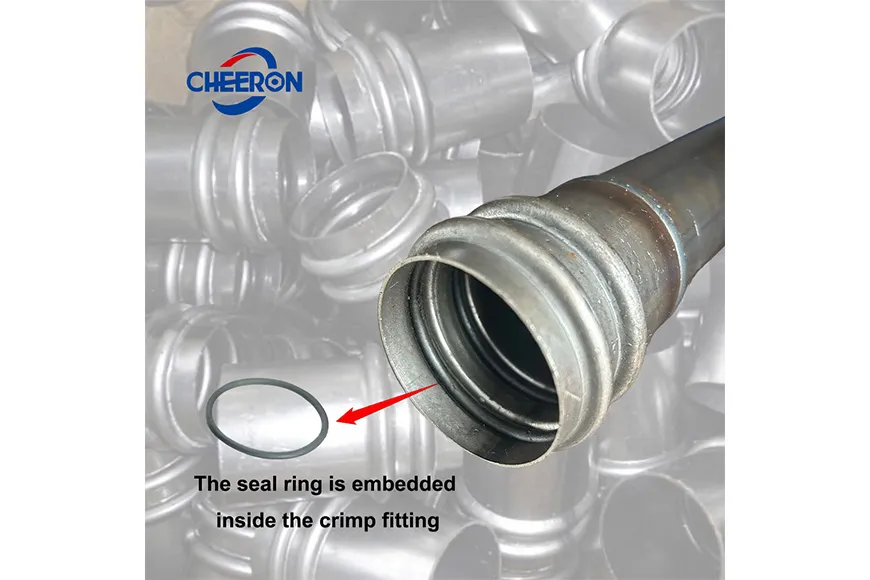

تم تصميم أخدودين محدبين في نهاية المقبس، ويتم توفير حلقات مانعة للتسرب داخل الأخاديد المحدبة. تقوم الكماشة الهيدروليكية الخاصة بالضغط في وقت واحد على الأخدودين المحدبين. تتعرض مادة الأنبوب في الجزء المضغوط لقوة وتنكمش وتتشوه. الطبقة الخارجية من مادة الأنبوب بين الأخدودين المحدبين تكون مغمورة بعمق في الطبقة الداخلية من مادة الأنبوب، وبالتالي تحقيق الاتصال الموثوق به لأنبوب الكشف الصوتي المضغوط بالمشبك.
حلقة الختم المطاطية تتشوه وتلتصق بإحكام بين طبقتين من مادة الأنبوب بعد الضغط، مما يوفر تأثير ختم تأمين مزدوج ممتاز للغاية.

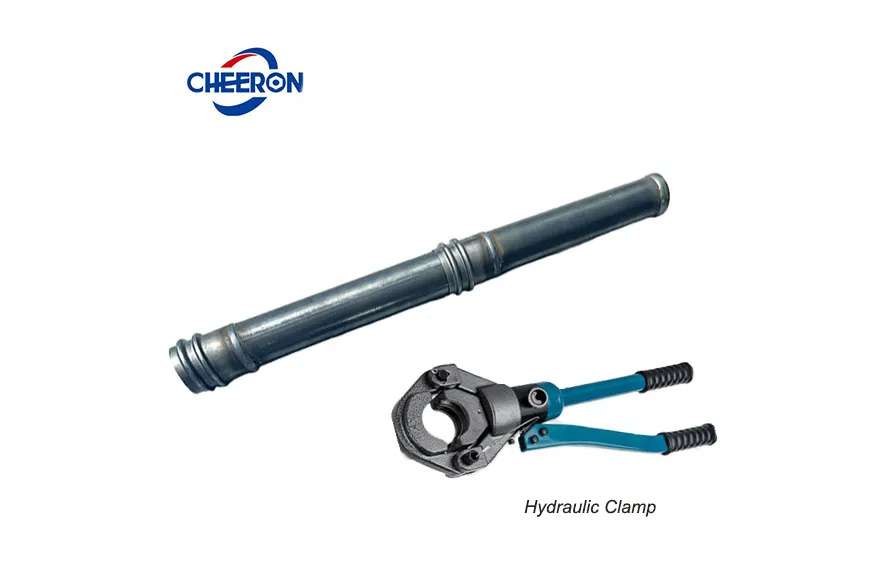

أنبوب الكشف الصوتي من النوع المشبك لا يحتاج إلى كهرباء. أنبوب التسجيل الصوتي يتم توصيله باستخدام كماشة هيدروليكية خاصة، وهو بسيط وسريع، وغير مقيد بالموقع، مما يقلل من تكاليف التشغيل ويزيد من الفوائد الاقتصادية.
اختر فولاذًا عالي الجودة لتعزيز القوة الزلزالية وعمر الخدمة.
مهارات تشغيلية قوية، سهولة التركيب، وتحسين كفاءة البناء.
تعتمد تصميمًا مزدوج المحامل، مع واجهات معززة، مما يضمن أداءً ثابتًا لمقاومة الشد وعزم الدوران.
