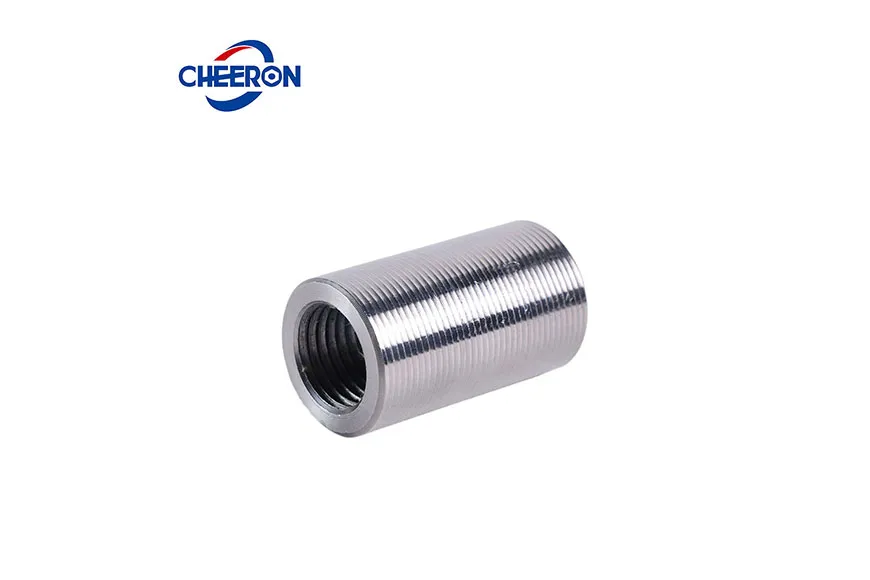

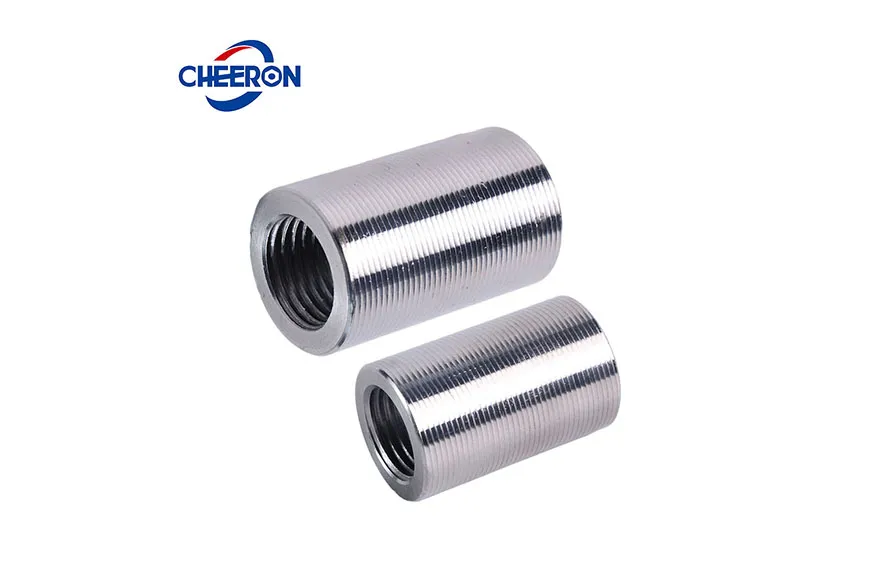

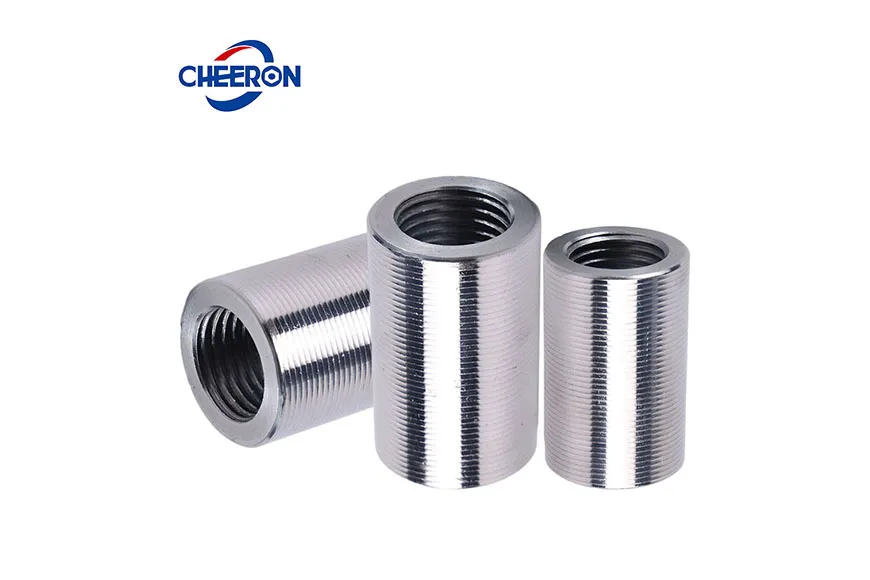

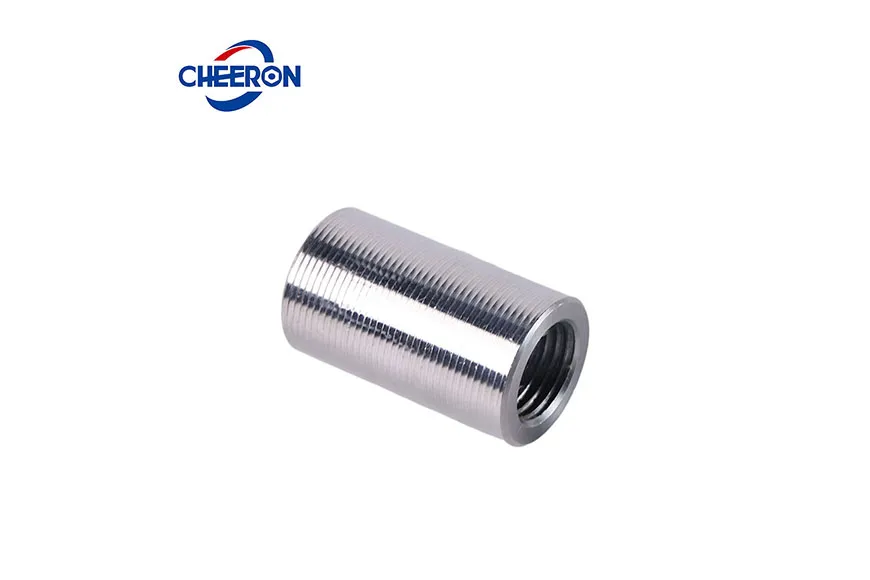

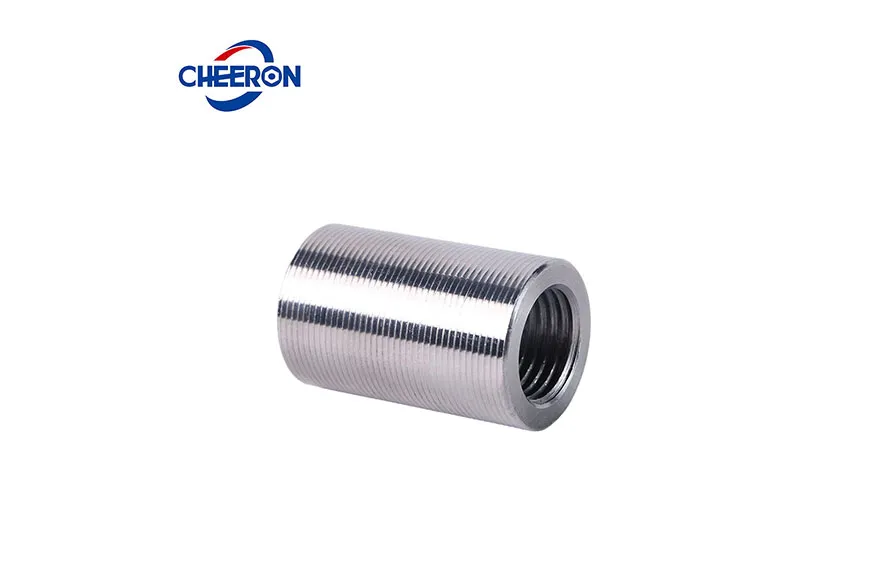

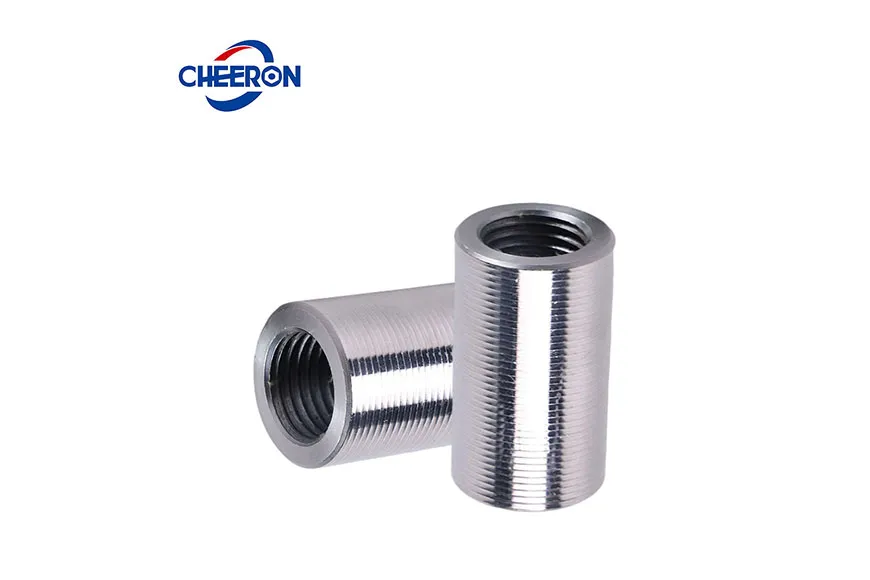

نظام التوصيل الميكانيكي لقضبان التسليح هو الجيل الثالث من تقنيات وصل قضبان التسليح بعد الربط واللحام. نظام التوصيل الملولب المستقيم بالدرفلة هو أحد أنواع التوصيل الميكانيكي لقضبان التسليح. وصلة التوصيل الملولب المستقيم التي تجمع بين إزالة الزعانف والدرفلة تدمج بين إزالة الزعانف والدرفلة. تتميز بدقة عالية للخيوط المشكلة وعمر خدمة طويل للأسطوانة الدرفلة. وهي حاليًا التقنية السائدة لتوصيلات الوصلات الملولبة المستقيمة.
| قطر حديد التسليح مم | القطر الخارجي (مم) | الطول (مم) | ||
| مستوى مقاومة حديد التسليح ≤400 | مستوى مقاومة حديد التسليح 500 | مستوى مقاومة حديد التسليح ≤400 | مستوى مقاومة حديد التسليح 500 | |
| 12 | 18 | 19 | 28 | 32 |
| 14 | 21 | 22.5 | 32 | 36 |
| 16 | 24 | 25.5 | 36 | 40 |
| 18 | 27 | 28.5 | 41 | 46 |
| 20 | 30 | 31.5 | 45 | 50 |
| 22 | 32.5 | 34.5 | 49 | 54 |
| 25 | 37 | 39.5 | 56 | 62 |
| 28 | 41.5 | 44 | 62 | 68 |
| 32 | 47.5 | 50.5 | 70 | 76 |
| 36 | 53 | 56.5 | 78 | 84 |
| 40 | 59 | 62.5 | 86 | 92 |
| 50 | 74 | 78 | 106 | 112 |

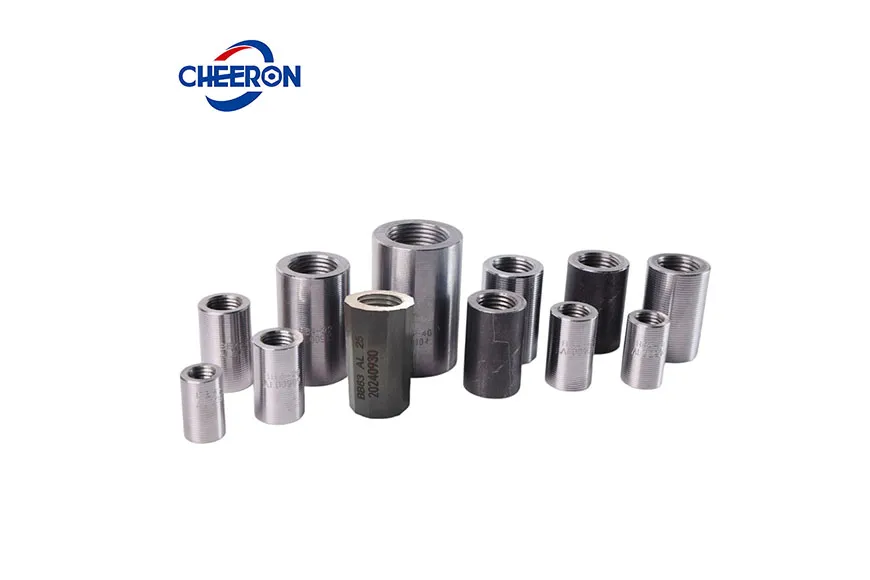

يمكن استخدام الوصلات الملولبة ذات الأكمام في الموقع لتوصيل قضبان التسليح الملولبة threaded rebar من نوع HRB وTMT وغيرها من الدرجات عالية القوة، بأقطار تتراوح من 12 إلى 50 مم (#4 إلى #14)، عمودياً أو أفقياً أو بأي زاوية ميل.
قوة التوصيل عالية، وقوة الشد للوصلة تعادل قوة المادة الأساسية. تلبي الخواص الميكانيكية متطلبات الزلازل للهياكل الإنشائية.
مصنوعة من فولاذ عالي الجودة 45c/40cr، وتتميز معدات CNC بدقة عالية في تركيب الخيوط، مما يقلل من مخاطر الجودة.
لا تتأثر بالبيئات ذات درجات الحرارة المنخفضة والرطوبة العالية على ارتفاعات شاهقة، ولا تحتوي على عيوب في منطقة التأثر الحراري، وتحسن كفاءة البناء.
التطبيق: الوصلات الملولبة المستقيمة مناسبة للتطبيقات واسعة النطاق نظراً لكفاءتها العالية وفعاليتها من حيث التكلفة. وهي مناسبة للأجزاء الحاملة مثل الكمرات والأعمدة والجدران في المباني الشاهقة والجسور والبنية التحتية الكبيرة لمقاومة الزلازل.
طريقة البناء: تتم عملية إزالة الأضلاع باستخدام آلة إزالة الأضلاع واللولبة. أولاً، يتم إزالة وقطع الأضلاع الطولية والعرضية لوصلات القضبان الفولاذية لجعل أقطار القضبان تصل إلى نفس الحجم قبل اللولبة، ثم يتم لفها إلى خيوط مستقيمة. أخيراً، يتم استخدام كم ملولب مستقيم مصمم خصيصاً للتوصيل. خطوات البناء كالتالي:

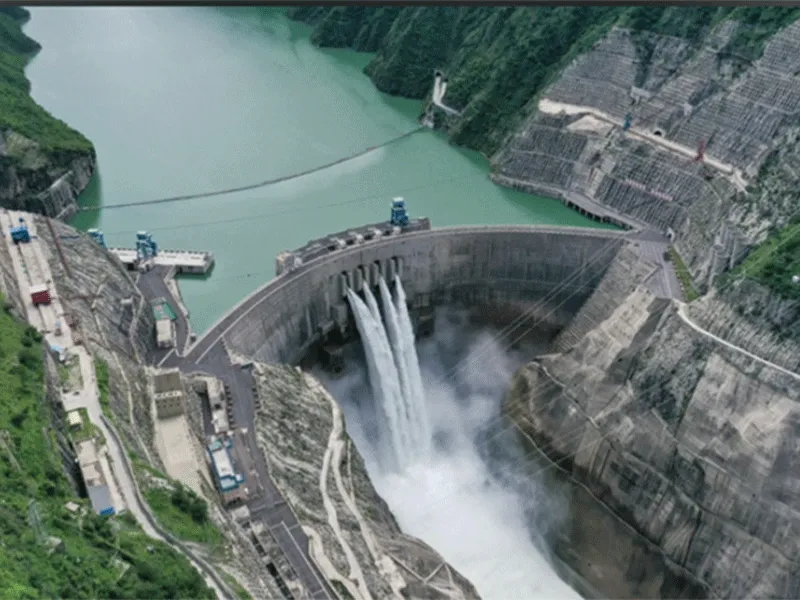

في مثل هذه المشاريع الكهرومائية واسعة النطاق، تتحمل الأعمدة الرأسية والأعمدة المائلة عادةً ضغوطًا عالية وأحمالًا معقدة وبيئات قاسية. وتتميز تقنية وصلة الكم الملولب المستقيم المضلع بقوة ودقة ومتانة عالية للغاية، ولذا فهي أحد الحلول المفضلة لتوصيل قضبان التسليح في الأعمدة الرأسية والأعمدة المائلة.

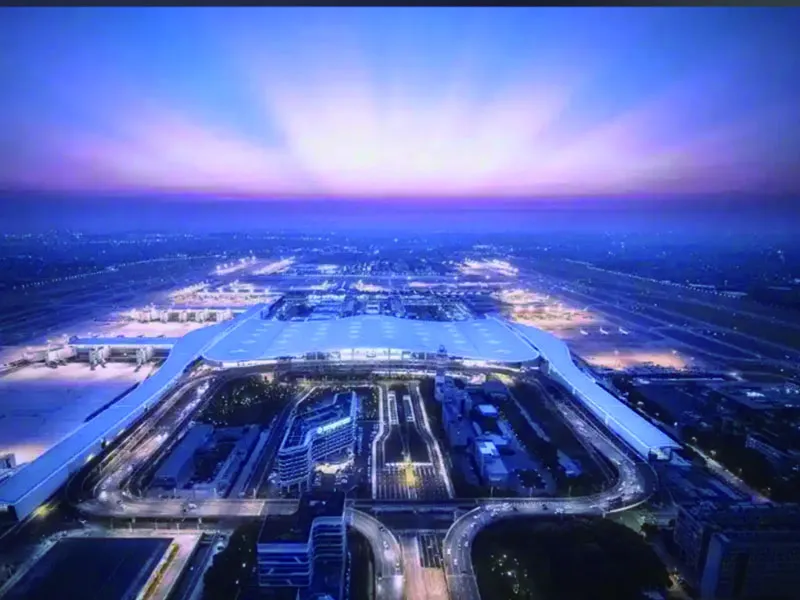

تتضمن المطارات مرافق ضخمة مثل مباني المحطات والممرات ومناطق المناورة، مع استخدام كميات كبيرة من حديد التسليح وعقد معقدة (مثل الكمرات والأعمدة كبيرة الامتداد، والأساسات السميكة)، ومتطلبات زلزالية عالية. تضمن وصلة الغلاف ذو الخيط المستقيم المضلع قوة ومتانة عقد التوصيل.

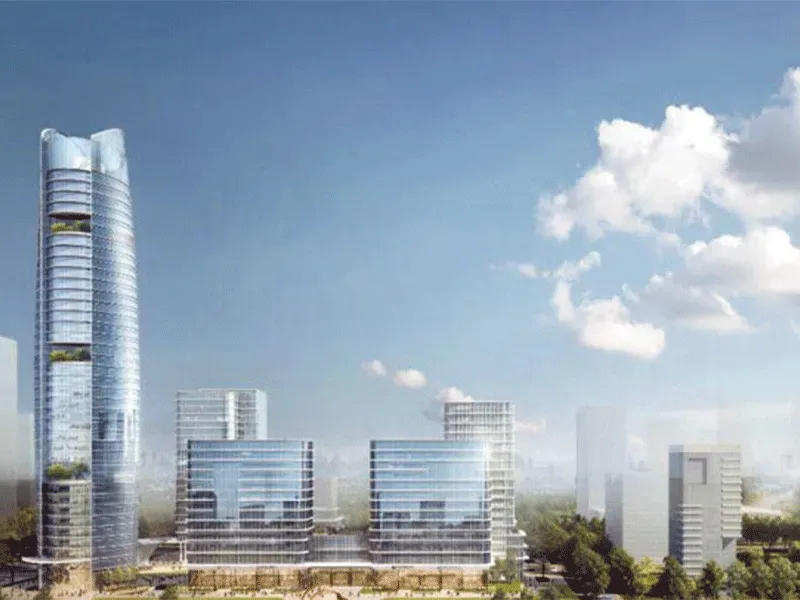

في المباني فائقة الارتفاع، يجب أن يأخذ تنفيذ ربط القضبان الرأسية الرئيسية لجدران القص في النواة، والقضبان الطولية للأعمدة الإطارية، والقضبان الرئيسية للكمرات طويلة المدى، بعين الاعتبار السلامة الهيكلية والأداء الزلزالي بشكل شامل. تعمل الوصلات الملولبة المستقيمة على ضمان استقرار وسلامة ربط قضبان الحديد في المباني فائقة الارتفاع بفعالية.
