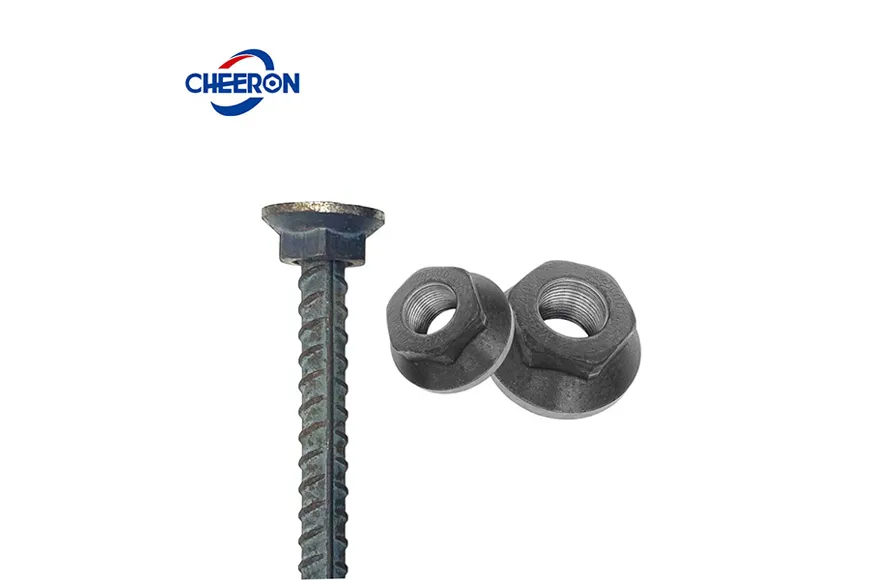

تمثل القضبان ذات الرأس، والمعروفة أيضًا على نطاق واسع بألواح التثبيت الملولبة لقضبان التسليح، طريقة مبتكرة وفعالة للغاية للتثبيت الميكانيكي في الهياكل الخرسانية الحديثة. توفر هذه التقنية فوائد كبيرة مقارنة بتقنيات تثبيت حديد التسليح التقليدية. على وجه التحديد، يؤدي اعتماد نظام التثبيت الميكانيكي هذا داخل الوصلات المعقدة إلى تبسيط كبير في تفصيل حديد التسليح وتركيبه في الموقع. من خلال استبدال القضبان المعقوفة المرهقة، فإنه يخفف بشكل فعال من ازدحام حديد التسليح والصعوبات المرتبطة بربط الفولاذ الكثيف. علاوة على ذلك، فإن استخدام ألواح التثبيت يعزز بطبيعته الأداء الهيكلي لعقدة التوصيل، والأهم من ذلك، يحسن جودة صب الخرسانة ودمكها، مما يضمن متانة وسلامة هيكلية أفضل على المدى الطويل.
| المواصفات | الحجم (القطر*السُمك) | الخطوة | الوزن (كجم) |
| 12 | 33*15.5 | 2 | 0.08 |
| 14 | 33*15.5 | 2.5 | 0.08 |
| 16 | 38*16 | 2.5 | 0.08 |
| 18 | 43*18 | 2.5 | 0.13 |
| 20 | 49*20 | 2.5 | 0.15 |
| 22 | 52*22 | 2.5 | 0.2 |
| 25 | 60.5*25.5 | 3 | 0.3 |
| 28 | 66*29 | 3 | 0.38 |
| 32 | 76.5*32 | 3 | 0.58 |
| 36 | 85*36 | 3 | 1 |
| 40 | 95*40 | 3 | 1.3 |

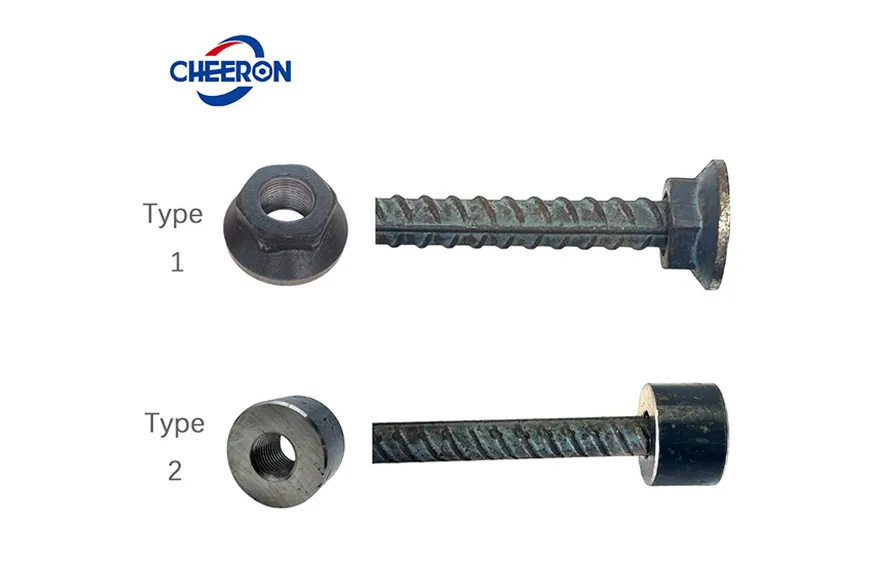

النوع 1:

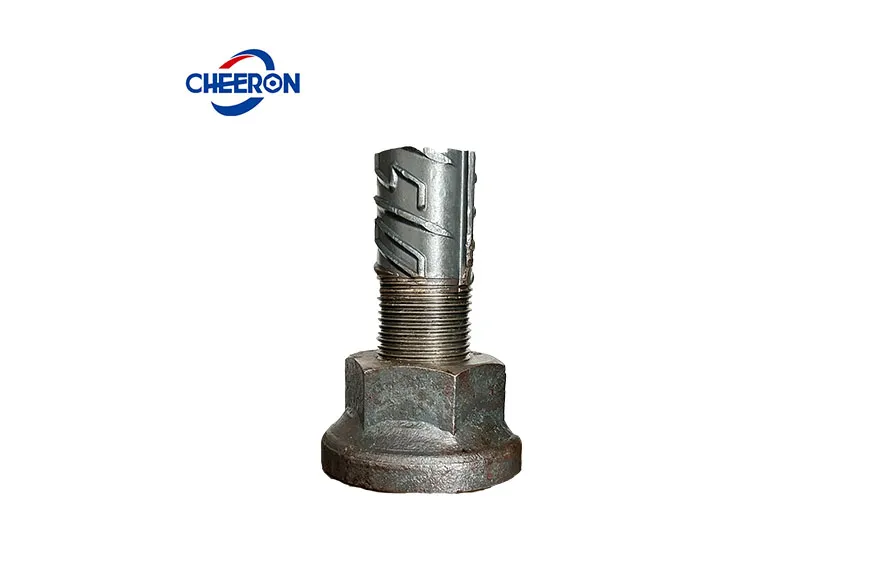

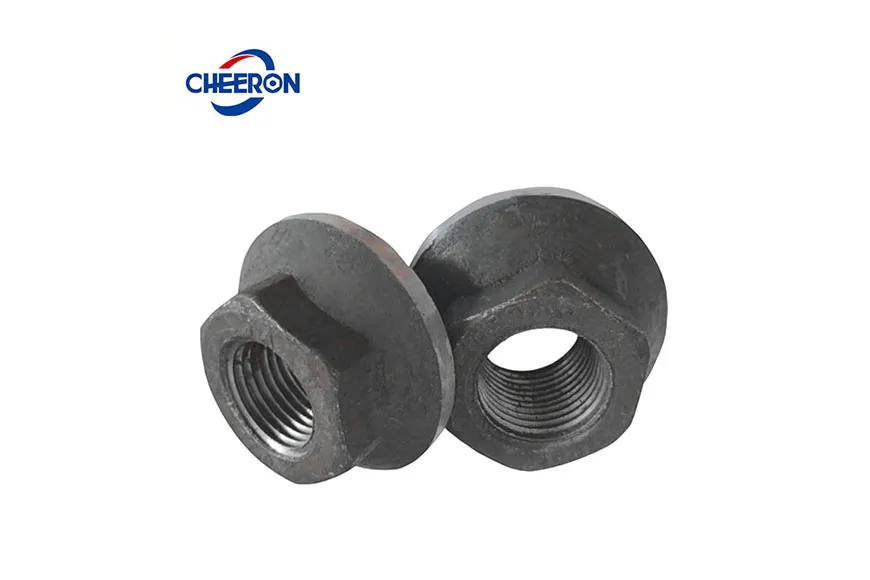

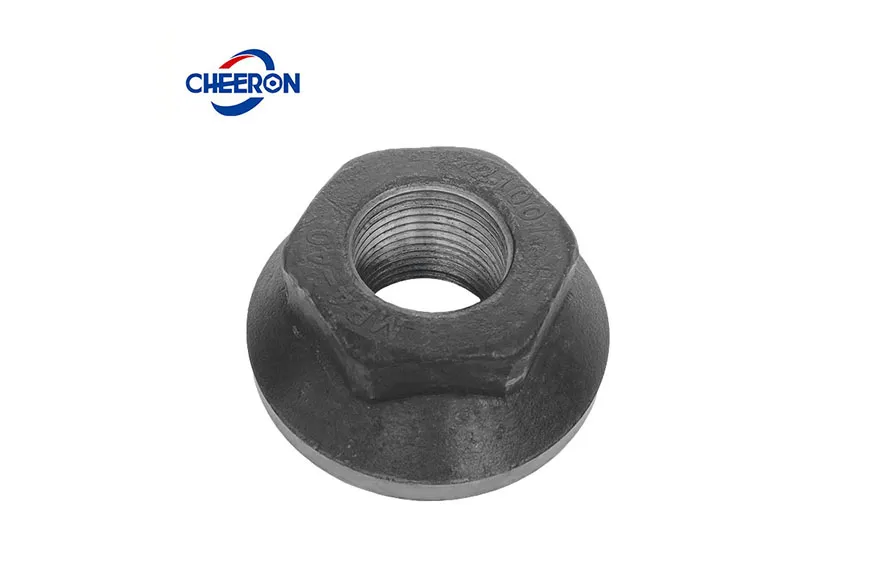

قضيب سداسي الرأس: لوحة تثبيت تجمع بين الوسادة (لوحة تحمل الضغط) والصامولة (طرف التوصيل) في قطعة واحدة وتتصل بأعلى قضيب التسليح بواسطة خيط مستقيم.
النوع 2:

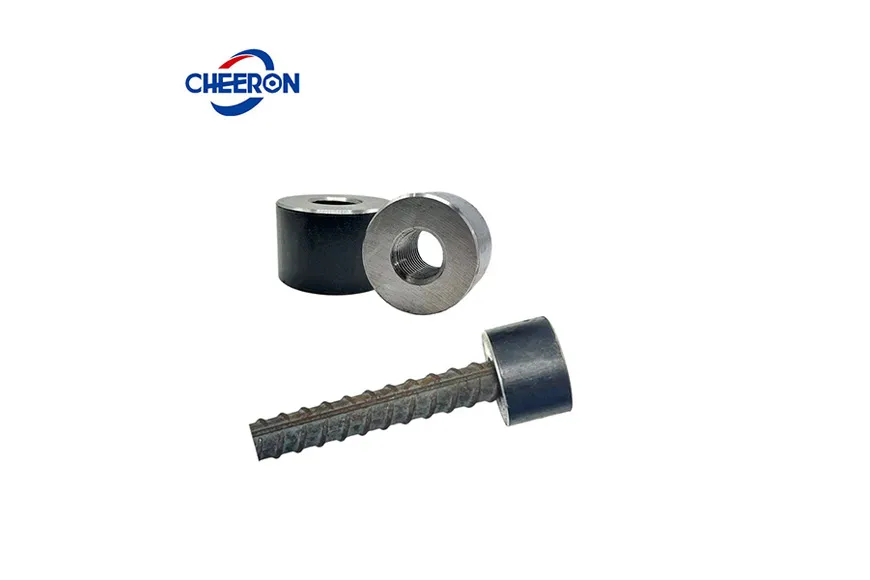

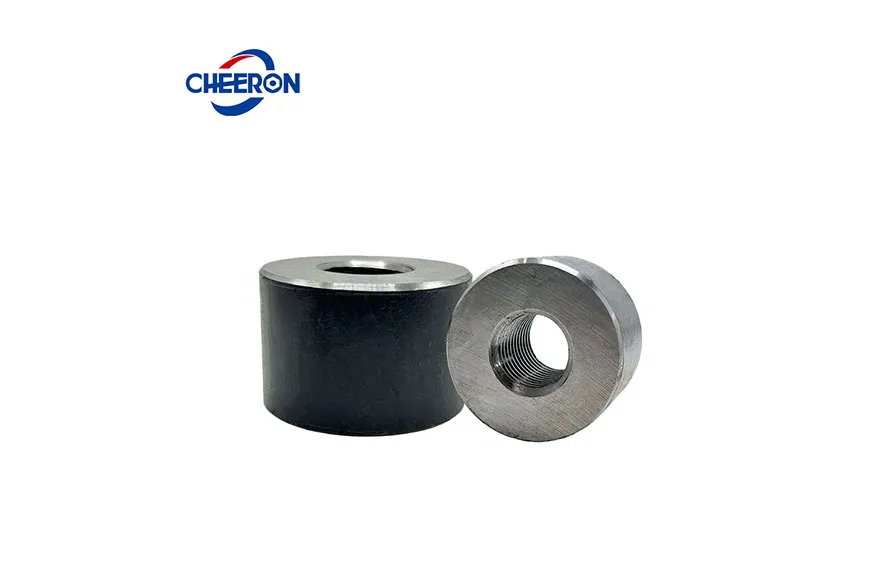

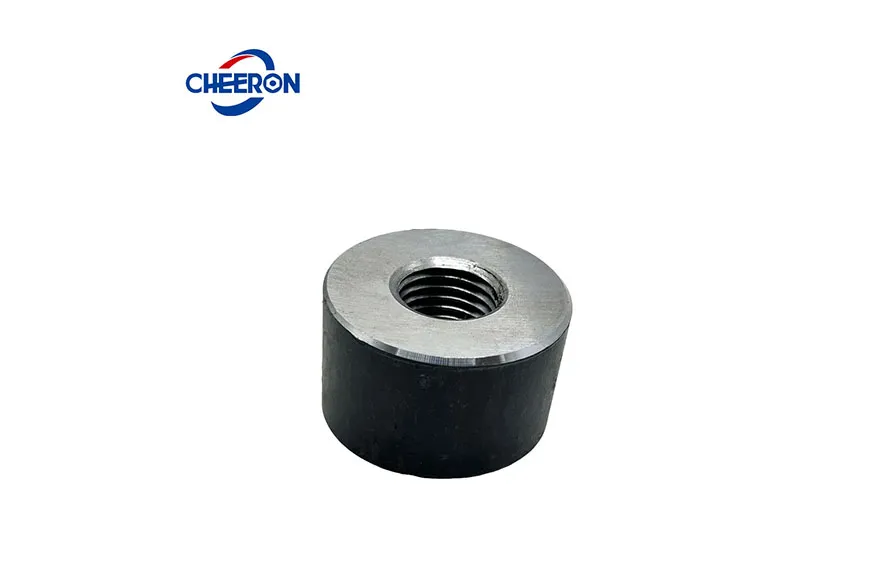

موصل دائري الرأس (المنهي): يتضمن هذا النظام توصيل الموصل الدائري الرأس (أو الموصل المنهي) بالنهاية الملولبة المستقيمة لقضيب التسليح.
مقارنة بتقنية تثبيت قضبان الفولاذ التقليدية، يمكن لتقنية تثبيت قضبان الفولاذ الميكانيكية في العقد المعقدة تبسيط أعمال بناء قضبان الفولاذ.
إنها تقلل من صعوبة ربط قضبان الفولاذ الكثيفة والمزدحمة وتحسن أداء تحمل الأحمال للعقد.
تعزز هذه التقنية أيضًا جودة صب الخرسانة، مما يوضح كيف تتطور أنواع موصلات قضبان التسليح المتخصصة لحل تحديات التثبيت المحددة.
يمكن إنتاج القضبان ذات الرأس في المصانع وتوريدها تجاريًا، لتحل محل تثبيت قضبان الفولاذ المنحنية التقليدية وتثبيت قضبان الفولاذ المستقيمة، مما يوفر الفولاذ ويسهل البناء.
يتم استخدام تسليح القضيب ذي الرأس كبديل للتسليح المنحني التقليدي في وصلات الأعمدة والعوارض في الهيكل الإطاري.
يُستخدم كتسليح قص لمساند العوارض البسيطة أو العوارض أو الألواح، ليحل محل تثبيت القضبان المنحنية والمستقيمة التقليدية.

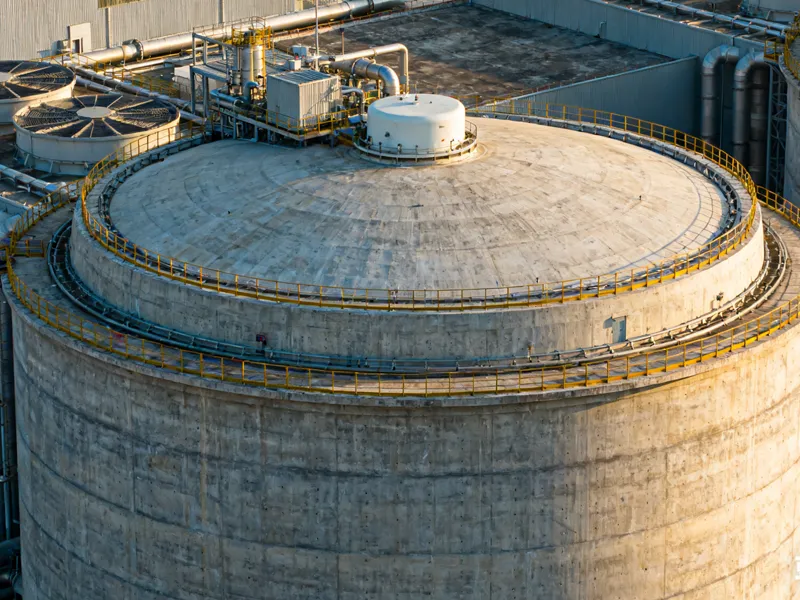

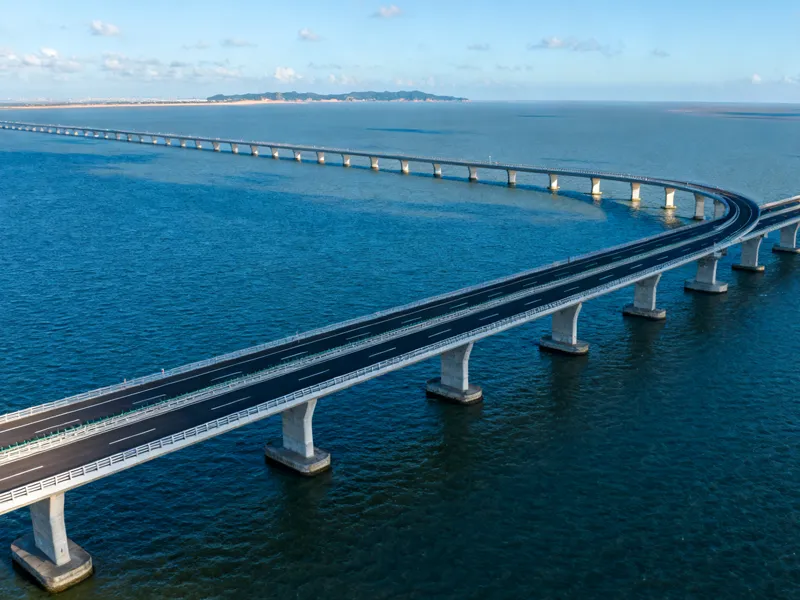

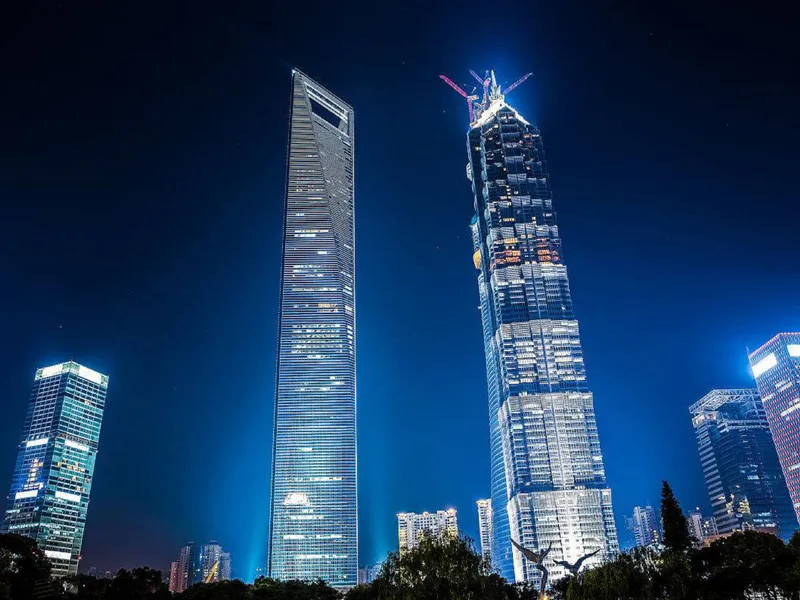

للقضبان ذات الرأس نطاق واسع من التطبيقات. تحتاج مشاريع الهندسة المدنية والبناء، بما في ذلك المباني والجسور والري والطاقة الكهرومائية ومحطات الطاقة النووية ومترو الأنفاق، إلى كميات كبيرة من قضبان الفولاذ وتحتاج إلى تقنية تثبيت قضبان الفولاذ.
لا يتجاوز وقت عملية التثبيت لقضيب التسليح الواحد 3 دقائق (مما يوفر 50% من ساعات العمل مقارنة بربط الخطافات)، ويمكن تصنيعه مسبقاً للإنشاء (مثل إكمال تركيب لوحة التثبيت قبل الرفع الإجمالي لقفص قضبان التثبيت).
التثبيت الميكانيكي لا يحتوي على منطقة متأثرة بالحرارة للحام. في المناطق التي تضربها الأعاصير بشكل متكرر، لا تتعرض عقد لوحة التثبيت لأي تشوه انزلاقي بعد اختبارات تحميل دورة 2 مليون، وهو ما يتفوق على التثبيت بالحام.
بدلاً من التثبيت التقليدي بالخطاف، يتم تقليل التداخل المتقاطع في منطقة حديد التسليح الكثيف. تستخدم قضبان الربط العرضية ألواح التثبيت بدلاً من الخطافات لحل مشكلة تصادم حديد التسليح في القسم المصبوب في الموقع.
