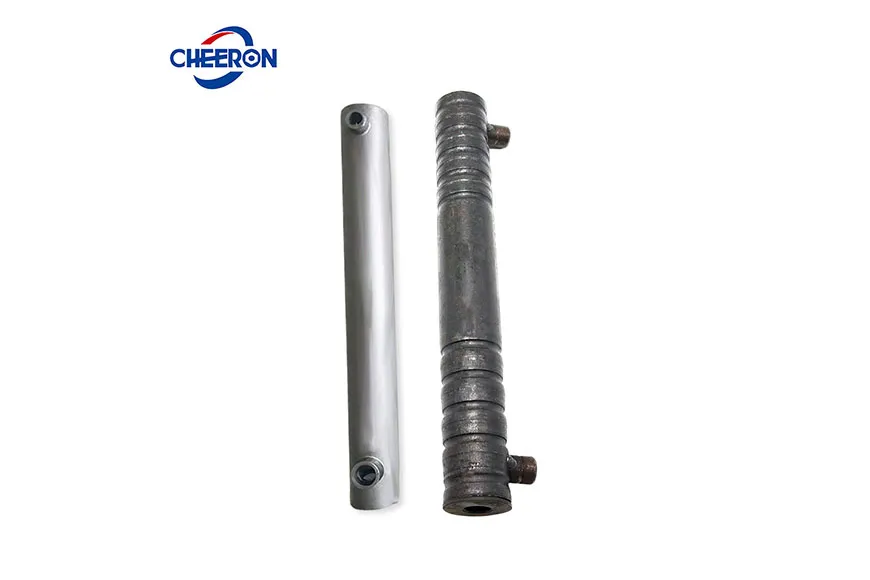

موصلات الجروت (وتعرف أيضاً بأكمام الجروت أو موصلات الجروت التناكبية) هي موصلات ميكانيكية عالية الأداء ضرورية لتوصيل حديد التسليح من النوع التناكبي في البناء الحديث. كل موصل مصمم بدقة مع منفذ دخول للجروت ومنفذ تهوية لضمان اتصال كامل وقوي.
تشمل مجموعة موصلات الجروت كلاً من الأكمام نصف المملوءة بالجروت والأكمام المملوءة بالكامل، مما يوفر حلولاً مرنة لتطبيقات هيكلية خرسانية مختلفة.
يعتمد مبدأ التشغيل على خليط جروت متخصص، والذي بعد التصلب يدمج طرفي حديد التسليح والكم، محققاً نقل حمولة سلس وتشكيل استمرارية هيكلية. أظهرت اختبارات الشد المستقلة باستمرار أن موصلات جروت CHEERON توفر قوة اتصال أعلى من قوة المادة الأصلية لحديد التسليح نفسه. هذا الأداء الاستثنائي يجعل هذا المفصل الموصل في التسليح مثالياً للمشاريع التي تتطلب مقاومة زلزالية فائقة وسلامة هيكلية قصوى.
| حقن جزئي | |||||
| قطر حديد التسليح (مم) | المقاسات القياسية (مم) | ||||
| L | D | L1 | D1 | D2 | |
| 12 | 140 | 112 | 24 | 13 | 36 |
| 14 | 157 | 125 | 24 | 14.7 | 38 |
| 16 | 174 | 150 | 30 | 16.5 | 40 |
| 18 | 193 | 160 | 31 | 19 | 42 |
| 20 | 206 | 168 | 33.5 | 21 | 44 |
| 22 | 231 | 185 | 39 | 23 | 48 |
| 25 | 259 | 212 | 43 | 26 | 53 |
| 28 | 288 | 238 | 48 | 29 | 61 |

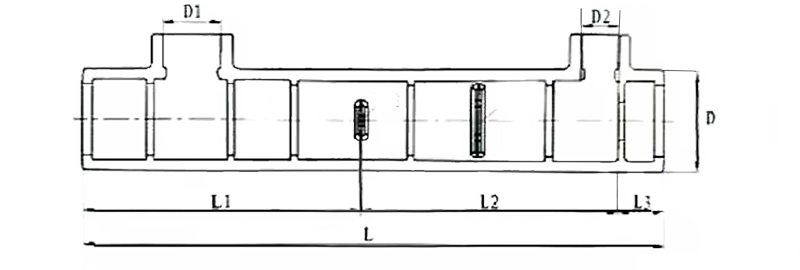

| حقن كامل | |||||||
| قطر حديد التسليح (مم) | المقاسات القياسية (مم) | ||||||
| L | L1 | L2 | L3 | D | D1 | D2 | |
| 12 | 250 | 120 | 108.5 | 21.5 | 44 | 25 | 16 |
| 14 | 280 | 135 | 123.5 | 21.5 | 46 | 25 | 16 |
| 16 | 310 | 150 | 138.5 | 21.5 | 48 | 25 | 16 |
| 18 | 350 | 170 | 158.5 | 21.5 | 50 | 25 | 16 |
| 20 | 370 | 180 | 168.5 | 21.5 | 52 | 25 | 16 |
| 22 | 410 | 200 | 188.58 | 21.5 | 54 | 25 | 16 |
| 25 | 450 | 220 | 208.5 | 21.5 | 58 | 25 | 16 |
| 28 | 505 | 250 | 233.5 | 21.5 | 62 | 25 | 16 |
| 32 | 570 | 280 | 268.5 | 21.5 | 66 | 25 | 16 |
| 32 | 650 | 320 | 308.5 | 21.5 | 75 | 25 | 16 |
| 36 | 650 | 320 | 308.5 | 21.5 | 75 | 25 | 16 |
| 40 | 810 | 405 | 362.5 | 21.5 | 95 | 17.5 | 17.5 |

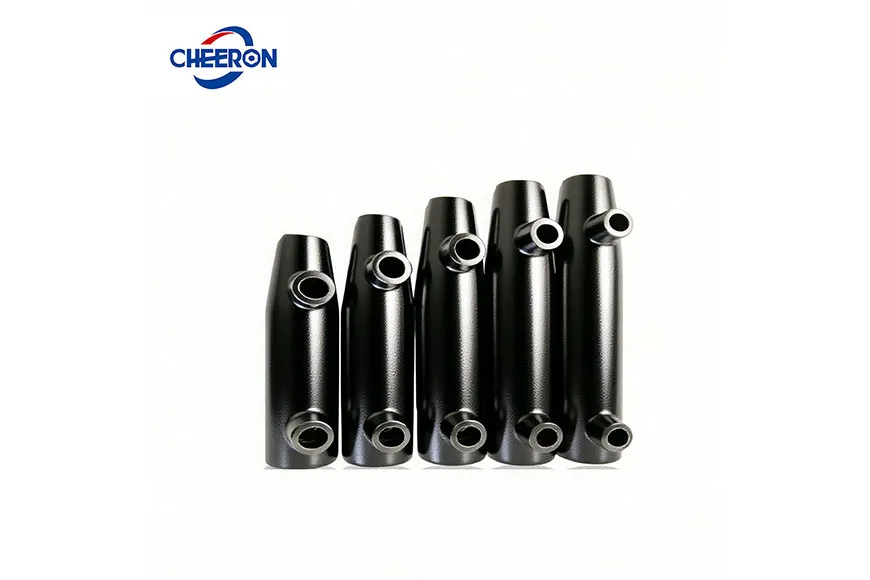

النوع 1: نوع نصف الحشو

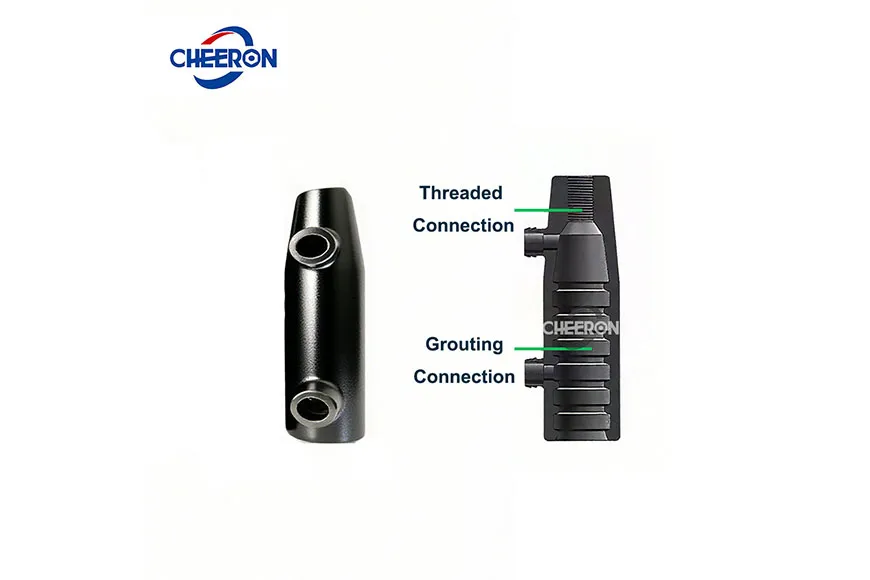

يتم توصيل أحد الطرفين بواسطة الحشو في الغلاف، بينما يتم توصيل الطرف الآخر بغلاف حشو قضيب التسليح من خلال وصلة ميكانيكية.

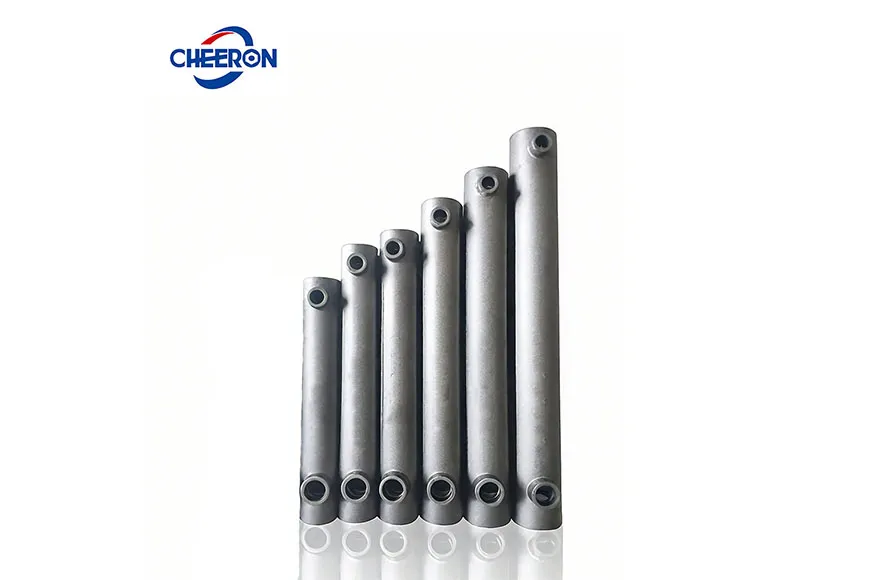

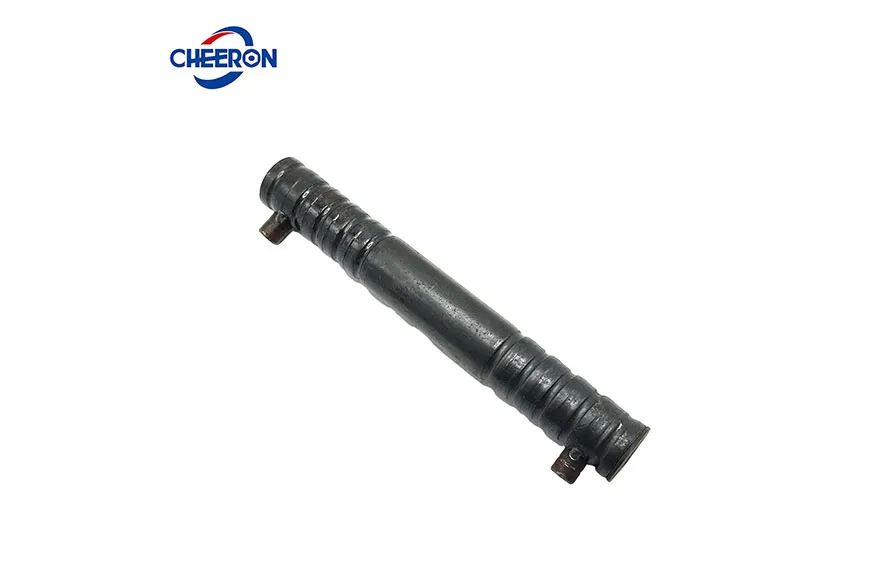

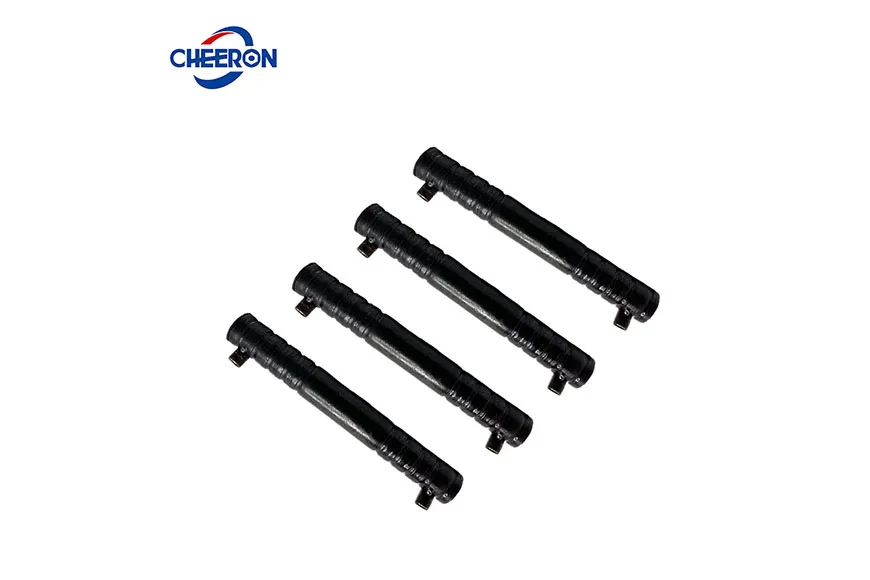

النوع 2: نوع الحشو الكامل
غلاف حشو يتم توصيل كلا الطرفين بواسطة حشو في الغلاف.
غلاف الحشو النصفي (الوصلة): في مصنع المكونات، من الضروري تجهيز خيوط قضبان التسليح في وصلة الحشو.
غلاف الحشو الكامل (الوصلة): لا حاجة لتجهيز خيوط قضبان التسليح في مصنع المكونات، مما يجعل البناء أكثر سهولة.
تصلح وصلات الحشو لربط قضبان التسليح من نوع HRB و TMT بأقطار تتراوح من 12 مم إلى 40 مم في الهياكل الخرسانية المركبة مسبقة الصب.
تشمل التطبيقات على وجه التحديد الوصلات من أجل:
تسليح الحمولة الطولي في الأعمدة مسبقة الصب والجوائز مسبقة الصب (الأعمدة والجوائز الهيكلية مسبقة الصب).
التسليح الرأسي في الجدران القصّية مسبقة الصب (الجدران القصّية مسبقة الصب).
يمكن أيضًا استخدام وصلات الحشو لربط قضبان التسليح الرأسية والأفقية في الهياكل المصبوبة في الموقع (CIP) أثناء تجديد أو إعادة بناء المباني القائمة (إعادة تأهيل الهياكل القائمة).
بالنسبة لربط حديد التسليح الحامل في العناصر الرأسية مسبقة الصب، يمكن استخدام إما أغطية الحشو النصفية أو أغطية الحشو الكاملة.
بالنسبة لتوصيل تسليح الحمولة الطولي في العناصر الأفقية مسبقة الصب عند شريط الإغلاق المصبوب في الموقع (CIP)، يمكن استخدام أغطية الحشو الكاملة.
أداء زلزالي متميز، من خلال التأثير المزدوج للربط الكيميائي والتشابك الميكانيكي بين مادة الحقن وقضبان الفولاذ، يحقق قدرة تبديد طاقة تبلغ 1.5 ضعف قدرة الوصلات الملحومة التقليدية.
عمر خدمة أداة توصيل الجروت يصل إلى 100 عام، وهو ثلاثة أضعاف عمر الوصلات الملحومة العادية، مما يضمن المتانة طويلة الأمد.
من خلال الإنتاج الموحد للمكونات الجاهزة والتجميع الدقيق في الموقع، يصبح البناء أكثر سهولة.
