في المنشآت الخرسانية المسلحة، يعد اختيار طريقة التثبيت الصحيحة لحديد التسليح أمرًا بالغ الأهمية لضمان السلامة الهيكلية، ونقل الأحمال بفعالية، والمتانة على المدى الطويل.
تقدم هذه المقالة مقارنة تفصيلية لمزايا وعيوب التثبيت المستقيم، والتثبيت المعقوف، والتثبيت الميكانيكي (حديد برأس مثبت)، مع توضيح عوامل الاختيار الرئيسية والمشاكل العملية لمساعدة المقاولين على اتخاذ قرارات مستنيرة.
يشير تثبيت حديد التسليح إلى عملية البناء الحاسمة حيث تمتد قضبان التسليح إلى الدعامات (الكمرات، الأعمدة، الجدران، الأساسات، إلخ) أو العناصر الخرسانية، مما ينقل الإجهاد على قضبان التسليح إلى الخرسانة بفعالية من خلال الربط والترسيخ الميكانيكي.
يمنع ذلك سحب قضبان التسليح أو انزلاقها، مما يضمن التنسيق الهيكلي للإجهاد الكلي.

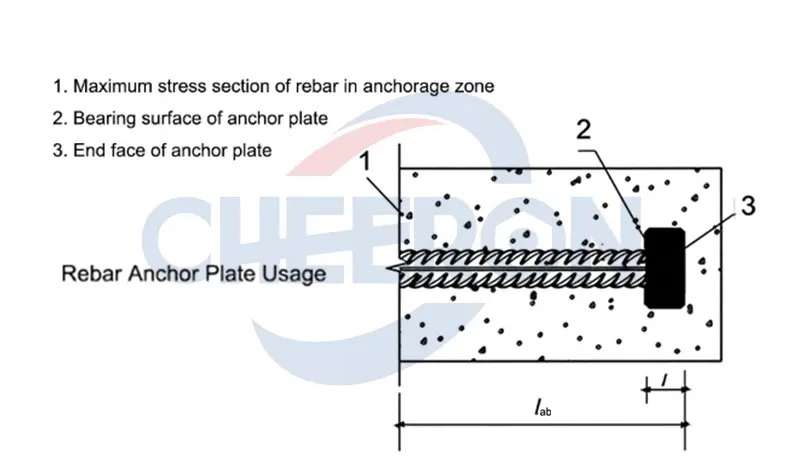

باستخدام قضبان Cheeron ذات الرأس كمثال، يوضح الشكل التالي تحليل الإجهاد لتثبيت التسليح:
إن إجهاد الشد الذي يتحمله حديد التسليح أكبر بكثير من ذلك الذي تتحمله الخرسانة. لذلك، يجب أن يمر حديد التسليح عبر سطحه لنقل القوة إلى الخرسانة المحيطة، مما يمنع سحبه مباشرة للخارج.
الغرض من تثبيت قضبان التسليح هو ضمان أنه عندما يتعرض القضيب الفولاذي لإجهاد يصل إلى قوة الخضوع أو حتى يتعرض لتشوه الشد والكسر، فإن حديد التسليح المدمج لن ينزلق للخارج.
تشمل طرق تثبيت قضبان التسليح الشائعة
التثبيت المستقيم
التثبيت المعقوف (المثني)
التثبيت الميكانيكي - قضيب برأس مثبت

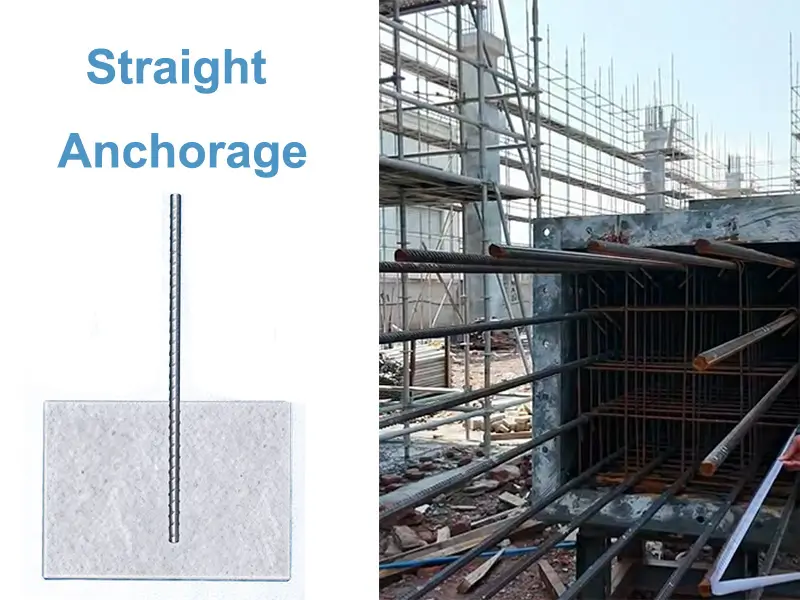

هذه هي أبسط طريقة لتثبيت حديد التسليح. يمتد حديد التسليح مباشرة إلى الدعامة دون ثني أو إضافة رأس تثبيت.
عند توفر مساحة تثبيت كافية، فهذه هي الطريقة الأبسط والأكثر اقتصادا. يمكن حساب طول التثبيت وفقًا للصيغة القياسية (مثل الكود الأمريكي ACI 318).
إنشاء بسيط
مناسب لأنواع مختلفة من حديد التسليح
يتطلب طول تثبيت طويل
متطلبات عالية لتجهيز سطح حديد التسليح
1. التثبيت المستقيم للمواقع ذات حجم الدعامة الكافي وإجهاد التسليح المنخفض نسبيًا، مثل قضبان البلاطات المثبتة في الكمرات أو الكمرات الثانوية في الكمرات الرئيسية.
2. مناسب لحديد التسليح ذي الأقطار الصغيرة وضعيفة التسليح.

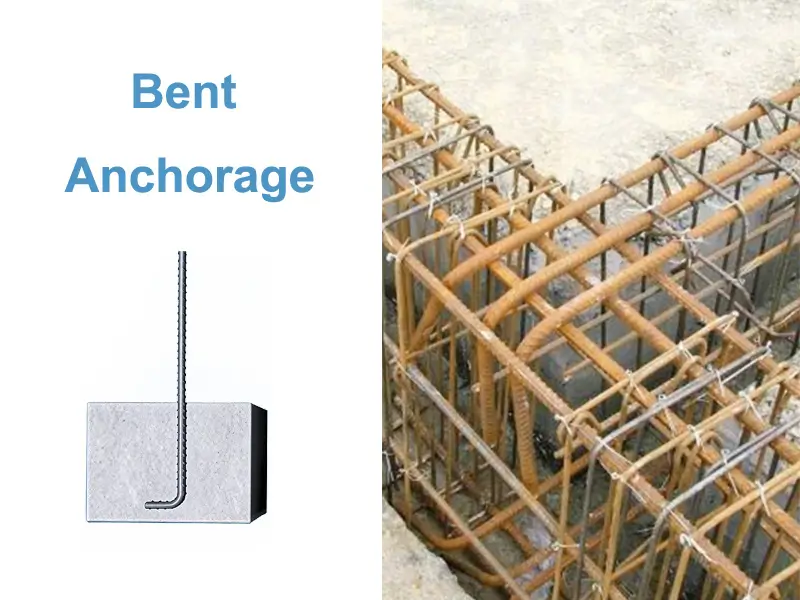

يتكون التثبيت المعقوف عن طريق ثني نهاية قضيب التسليح. ينقل هذا النوع من التثبيت القوة من خلال مزيج من جزء مستقيم وجزء مثني. يستخدم الجزء المثني التشابك الميكانيكي لتعزيز تأثير التثبيت.
طول التثبيت الإجمالي أقصر من التثبيت المستقيم، لكن لا يمكن تقصير طول الجزء المستقيم بشكل تعسفي.
يتطلب التثبيت المعقوف ثني قضيب التسليح، مما يجعل الإنشاء أكثر صعوبة.
يتطلب خرسانة عالية الجودة في منطقة التثبيت.
يمكن أن تؤدي الأجزاء المثنية الطويلة بشكل مفرط إلى ازدحام قضبان التسليح عند الوصلة.
إنها مناسبة جدًا للاستخدام في المساحات المحدودة وتثبيت نهايات الكمرات. على سبيل المثال، يمكن استخدامها عندما تكون وصلات الكمرة-العمود ضيقة جدًا وطول التثبيت المستقيم غير كافٍ.

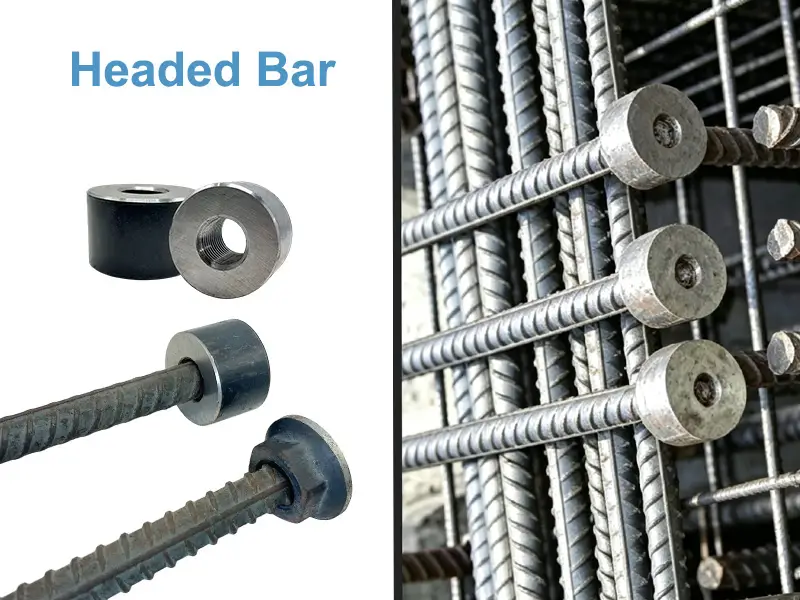

أنظمة التثبيت الميكانيكي لحديد التسليح هي طريقة جديدة لتثبيت حديد التسليح. تتم إضافة أطراف تثبيت ذات أشكال فريدة إلى نهايات قضبان التسليح، لتشكيل قضبان برأس مثبت.
1. رأس التثبيت - يُستخدم بشكل أساسي في الهياكل الخرسانية.
هناك حاجة إلى أدوات لربط رأس التثبيت وقضيب التسليح الملولب مسبقًا.
2. الموصل القابل للحام - يُستخدم بشكل أساسي في الهياكل الفولاذية.
يحتاج موصل حديد التسليح إلى اللحام المسبق باللوحة الفولاذية أو العمود قبل تركيبه على القضيب.
قوة تثبيت عالية
طول تثبيت مطلوب قصير
سهولة الإنشاء؛ يتطلب فقط ربط رأس التثبيت والقضيب
قابلية تطبيق واسعة
يقلل من ازدحام حديد التسليح في المناطق الأساسية
مقارنة بين التثبيت المستقيم، والتثبيت المعقوف، والتثبيت الميكانيكي (القضيب برأس مثبت)
طرق تثبيت حديد التسليح | طول التثبيت | استخدام حديد التسليح | الميزة | نطاق التطبيق |
التثبيت المستقيم | طويل | أكثر | إنشاء بسيط، مناسب لأنواع مختلفة من قضبان التسليح | ينطبق فقط على المناطق ذات المساحة الواسعة والإجهاد المنخفض على قضبان التسليح. |
| التثبيت المعقوف | أقصر من التثبيت المستقيم | معتاد | طول التثبيت الإجمالي أقصر من التثبيت المستقيم | مناسب للمساحات المحدودة وتثبيت نهايات الكمرات. |
القضيب برأس مثبت (التثبيت الميكانيكي) | قصير | أقل | يوفر الوقت، ويقلل الازدحام، ويخفض استخدام المواد | مناسب لقضبان التسليح ذات الأقطار الكبيرة، والمناطق ذات مساحة الوصلة المحدودة، وحيث لا تستطيع طرق التثبيت العادية تلبية متطلبات الإجهاد. |
في الهندسة العملية، يجب اختيار نوع رأس التثبيت المناسب وطريقة التثبيت بناءً على عوامل مثل حالة الإجهاد للعنصر ومتطلبات التثبيت.
اختيار الطريقة الخاطئة يمكن أن يؤدي إلى التشقق، أو انخفاض قدرة التحمل، أو حتى فشل هيكلي.
عمق التضمين الفعال لقضيب التسليح داخل الوصلة هو طول التثبيت.
يؤثر طول التثبيت بشكل مباشر على قدرة تحمل قضيب التسليح ويجب إنشاؤه بدقة وفقًا للتصميم لضمان الرابطة بين قضيب التسليح والخرسانة، مما يمنع الانزلاق أو الانفصال.
قد تمنع القيود المكانية استخدام تثبيتات مستق
